电气设备的绝缘

现代生活日新月异，人们一刻也离不开电。在用电过程中就存在着用电安全问题，在电器设备中，例如电机、电缆、家用电器等，家用电器和工业设备的绝缘直接关系到人的生命的安全，绝缘的指标的达标尤为重要。

绝缘电阻:

绝缘物在规定条件下的直流电阻。加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄漏电流对应的电阻称绝缘电阻

绝缘电阻是电气设备和电气线路最基本的绝缘指标：

>对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV).

>低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ

>在比较潮湿的环境不应低于0.5MΩ。

>二次回路小母线的绝缘电阻不应低于10MΩ。

>1类手持电动工具的绝缘电阻不应低于2MΩ。

在电机额定负载工作到稳定状态时，其绕组与机壳之间的绝缘电阻Rm(单位为MΩ)应符合下式所表示的关系。

Rm≥U/ (1000+P/100)式中:

·绕组与机壳之间的绝缘电阻Rm

·U为被试电机绕组的额定电压，单位为V(伏)

·P为被试电机的额定功率，单位为kw(千瓦)。

换算冷态电阻值，可供参考:

.RMC≥U÷1000x(75-t) ÷5

·式中:RMC----冷态电阻考核值(兆欧)

*t----测量时绕组的温度(℃)

*u----绕组额定电压(V)。

电器设备绝缘电阻的检测标准主要有下面内容:

高压配电装置绝缘电阻测试

*可动部分绝缘电阻，用2500V摇表测试，不低于1MΩ。

*高压主回路的绝缘电阻，不低于250MΩ。

交流电动机绝缘测试

*定子额定电压在1000V以上的，用2500V摇表测量，定子不小于1MΩ，转子电阻不小于0.5MΩ。

*定子额定电压在1000V以下的，用1000V摇表测量，绝缘值不小于0.5MΩ。

*定子额定电压在500V以下的，用500V摇表测量，绝缘值不小于0.5MΩ

交流电动机修复后绝缘电阻测试

修复后电机测量绕组相与相、相与地之间的绝缘电阻。500V以下的电机，修复后的绝缘电阻不低于1MΩ，500V以上的电机，修复后绕组的绝缘电阻不低于5MΩ。

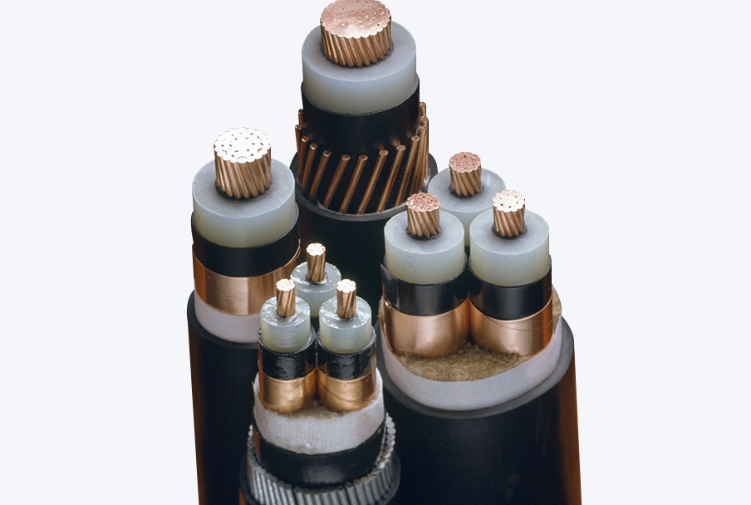

电缆绝缘电阻测试

*新安装敷设的电缆，其绝缘电阻不低于50MΩ;

*运行中高压电缆绝缘电阻不小于2MΩ，低压电缆不小于0.5MΩ。

*测量电缆的绝缘电阻时，应断开电源及负荷侧，测量完后电缆三相对地放电

电气规范绝缘电阻的检测标准是每千伏电压绝缘电阻不低于1兆欧姆。

>1兆欧=1000000欧姆。

>也就是说每1伏电压1000欧姆电阻以上为绝缘合格标准。这个标准的真正含义是保证泄漏电流不大于1mA。这个泄漏电流也就是有可能流经人体的电流。

>因为1mA以内的电流是人体能够承受的。1000伏/1000000欧姆=1mA.

举例:交流220v火线和大地之间电压为交流220v，那么根据以上原则绝缘达到0.22兆欧为合格。但是为了防止测量误差，规定220V的绝缘必须达到0.5兆欧以上。这是强制规定。以上所说的绝缘数值都是指合格的兆欧表读数。
